Medidor de Vazão Vortex - INQV

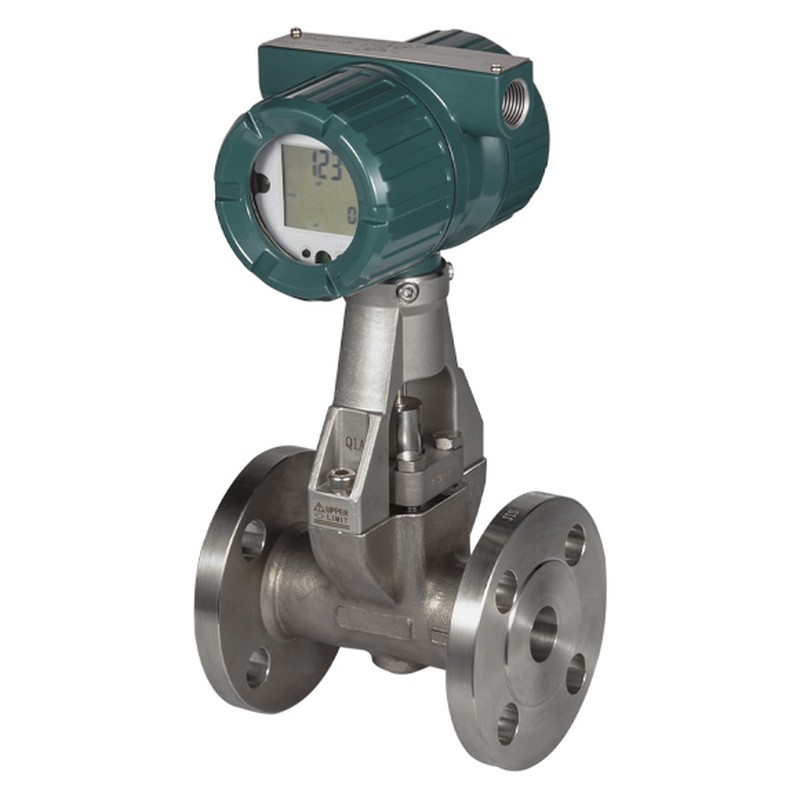

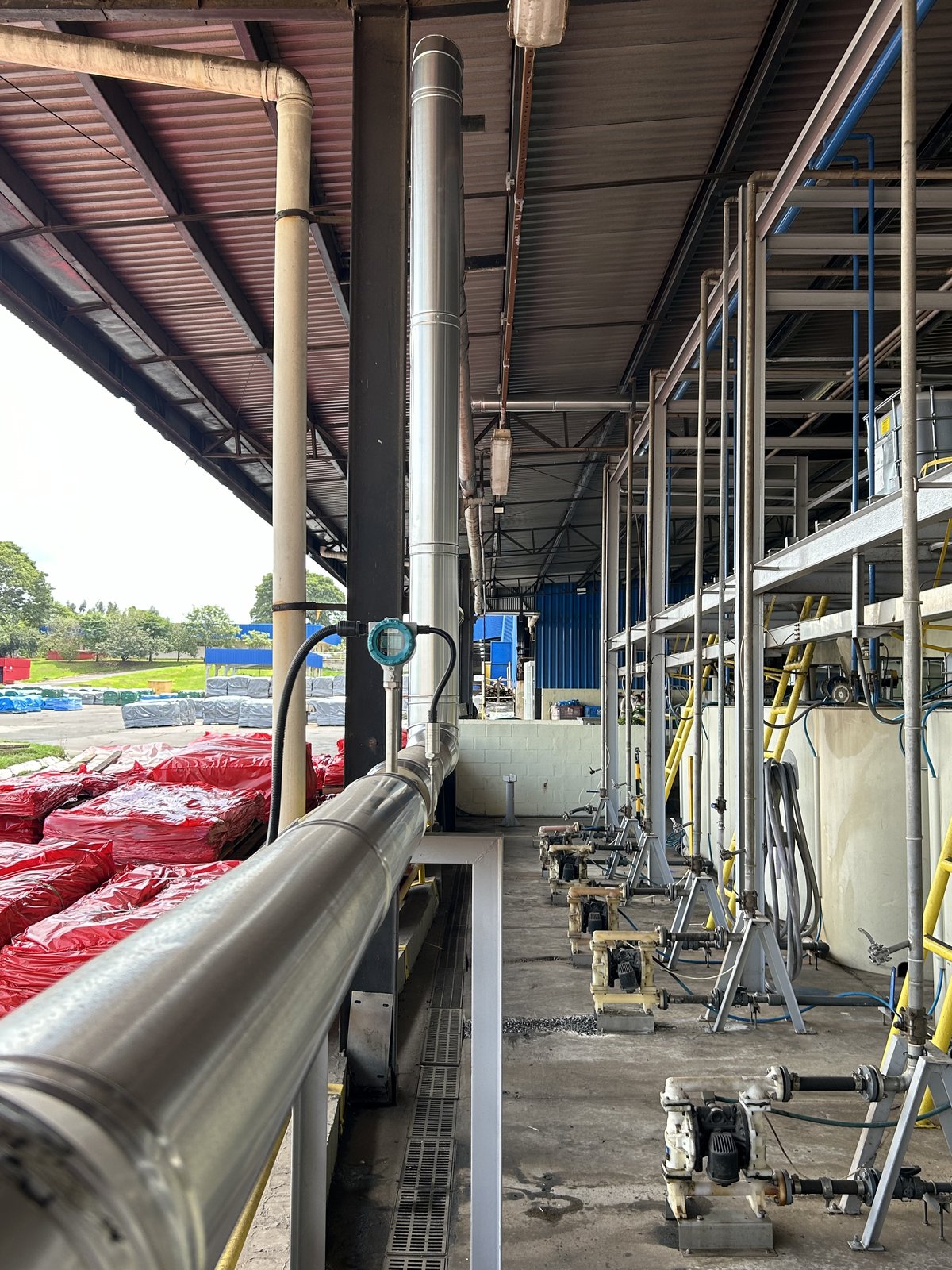

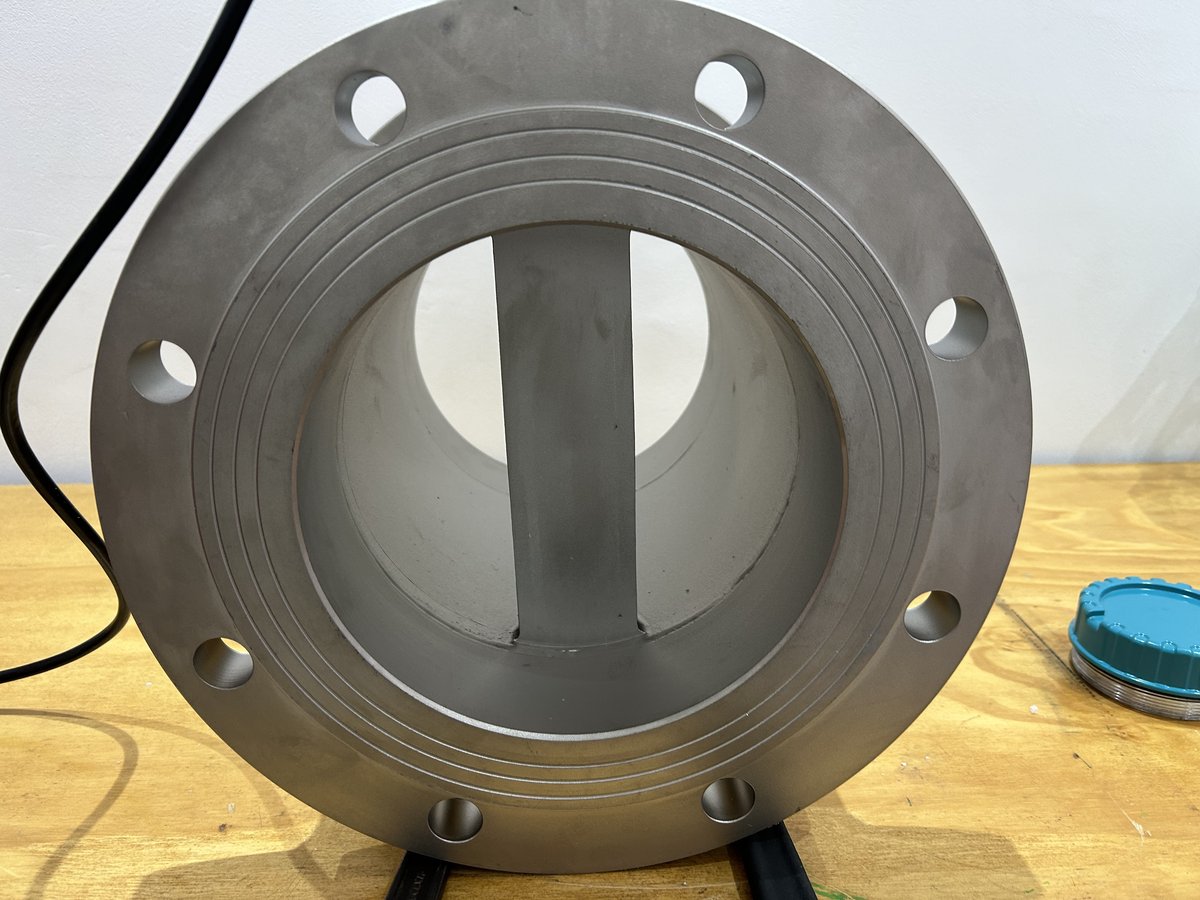

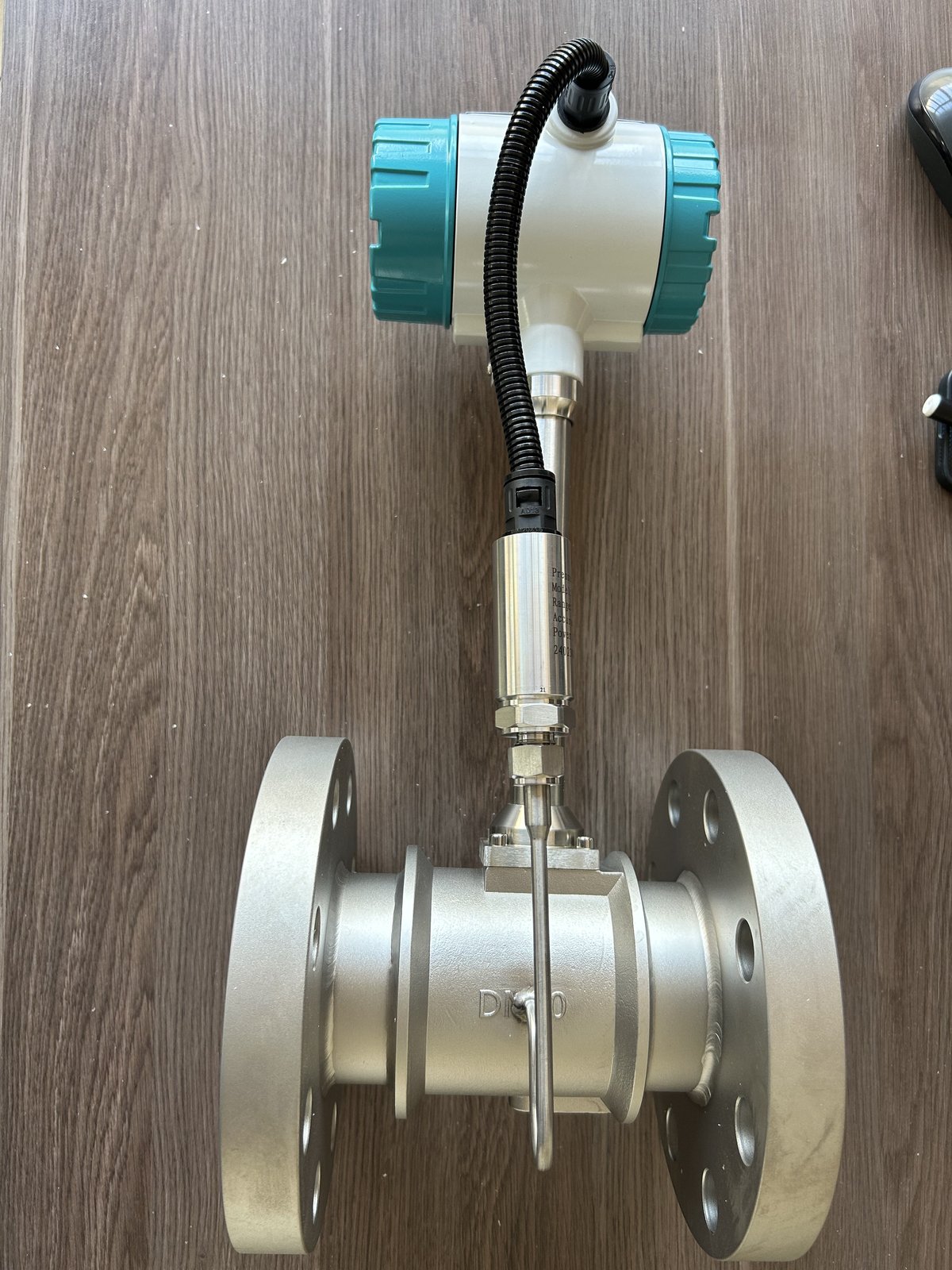

MEDIDOR DE VAZÃO VORTEX -- INQV O medidor de vazão VORTEX funciona com base no princípio de vórtices de Karman, que gera redemoinhos produzidos por um corpo robusto no corpo do tubo sensor. O número de redemoinhos é proporcional à vazão volumétrica na tubulação. O medidor de vazão por vórtice é amplamente utilizado para gases, vapor e líquidos. É ideal para medir vapor saturado e superaquecido em grandes instalações, visando melhorar a eficiência da produção de vapor. Quando o fluido na tubulação passa por um corpo robusto (prisma triangular), vórtices serão gerados devido à aceleração da vazão parcial. Os vórtices surgirão alternadamente em duas linhas, o que é chamado de vórtice de Karman. A frequência de liberação do vórtice de Karman depende do tamanho do prisma triangular e da vazão do fluido, enquanto é independente dos parâmetros do meio, como temperatura e pressão. APLICAÇÕES Aplicações nas indústrias química e petroquímica, por exemplo, em sistemas de geração de energia e fornecimento de calor, envolvem fluidos bastante diversos: vapor saturado, vapor superaquecido, ar comprimido, nitrogênio, gases liquefeitos, gases de combustão, dióxido de carbono, água totalmente desmineralizada, solventes, óleos de transferência de calor, água de alimentação de caldeiras, condensado, etc. CARACTERÍSTICAS Compensação integrada de pressão e temperatura; 4-20mA, pulso com HART ou pulso com RS485 selecionáveis; Ampla faixa de temperatura até 350°C; Sensor embutido, com 4 cristais piezoelétricos encapsulados; Sem partes móveis, sem abrasão, peças internas não sujeitas a desgaste, corpo totalmente soldado em aço inoxidável 304 (aço inoxidável 316 opcional).
