Densímetro Tipo Fork Vibratório

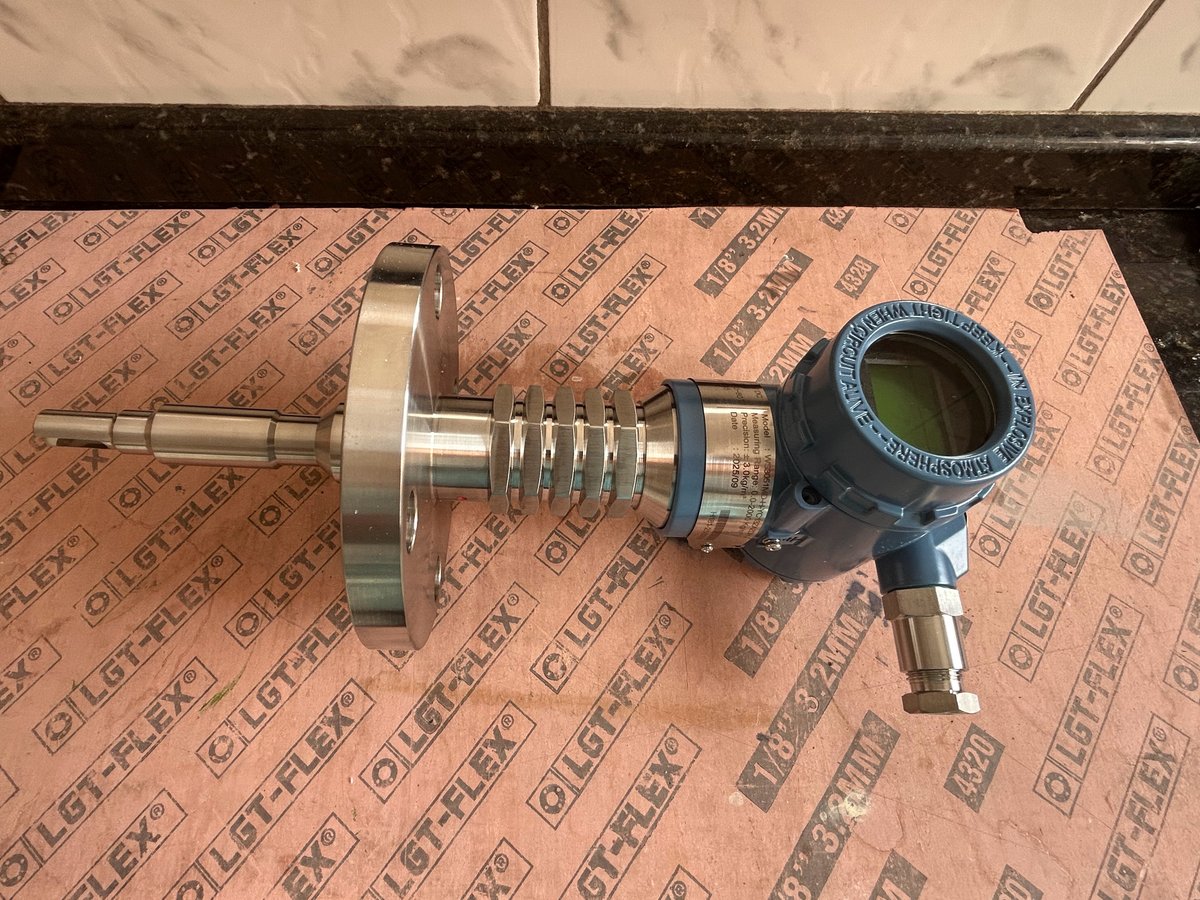

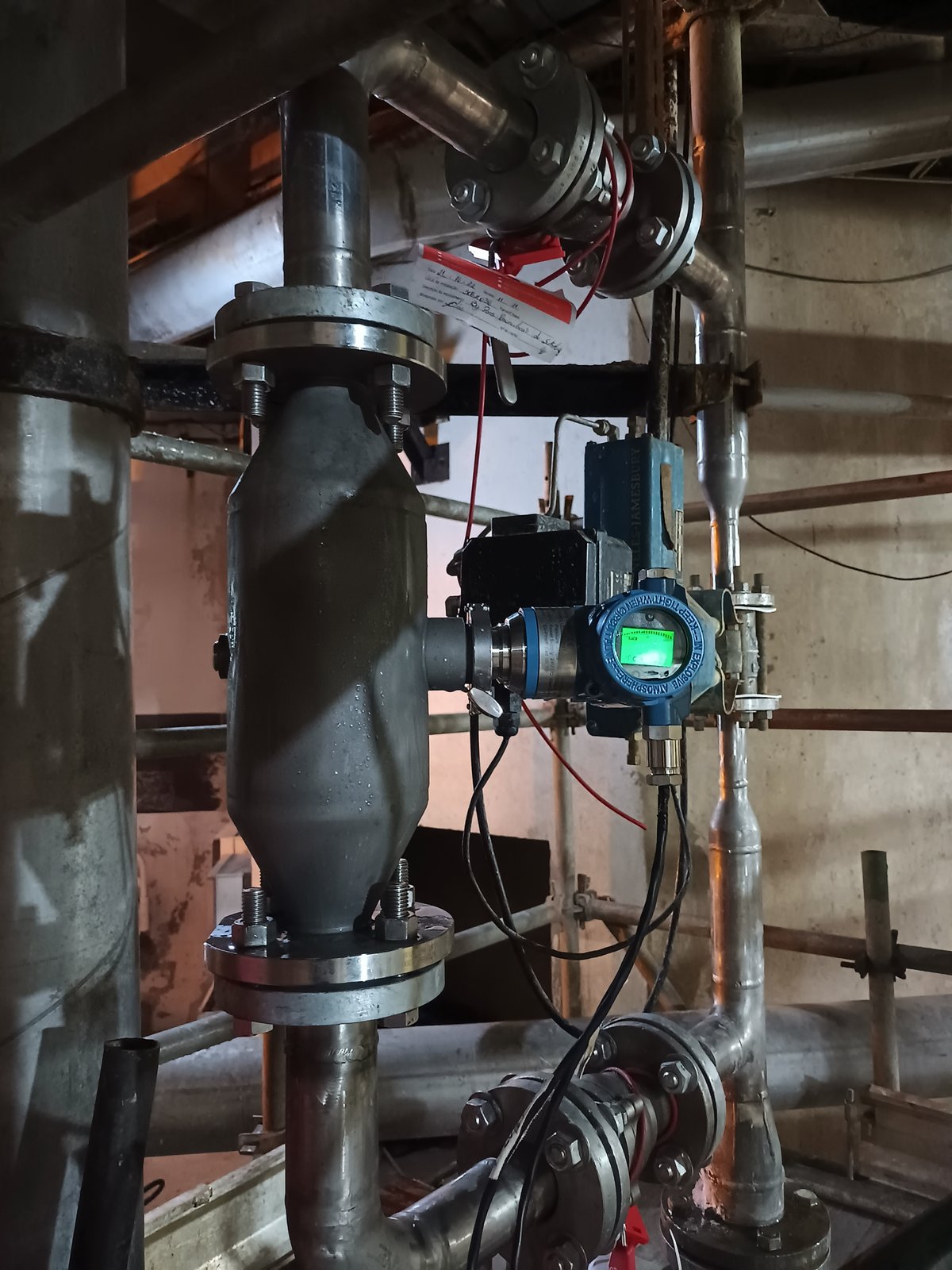

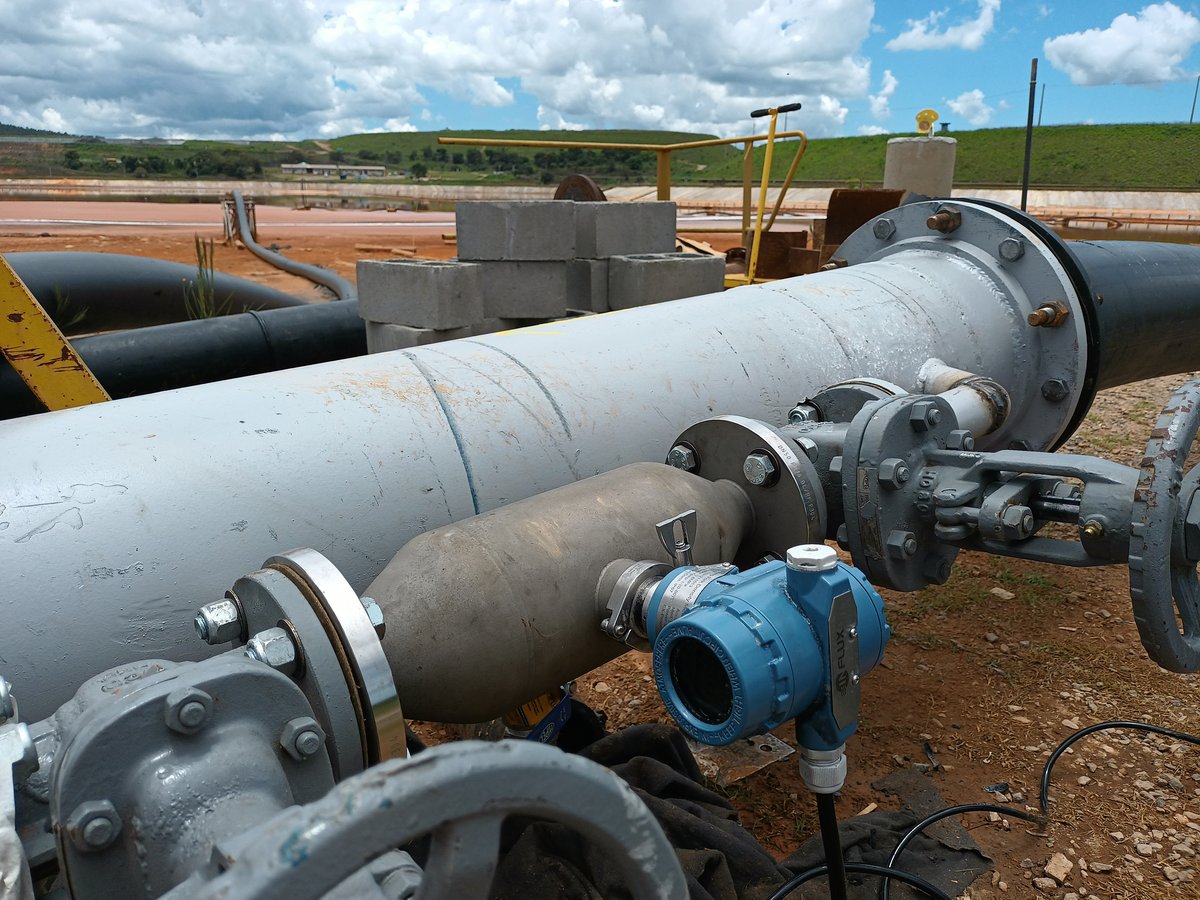

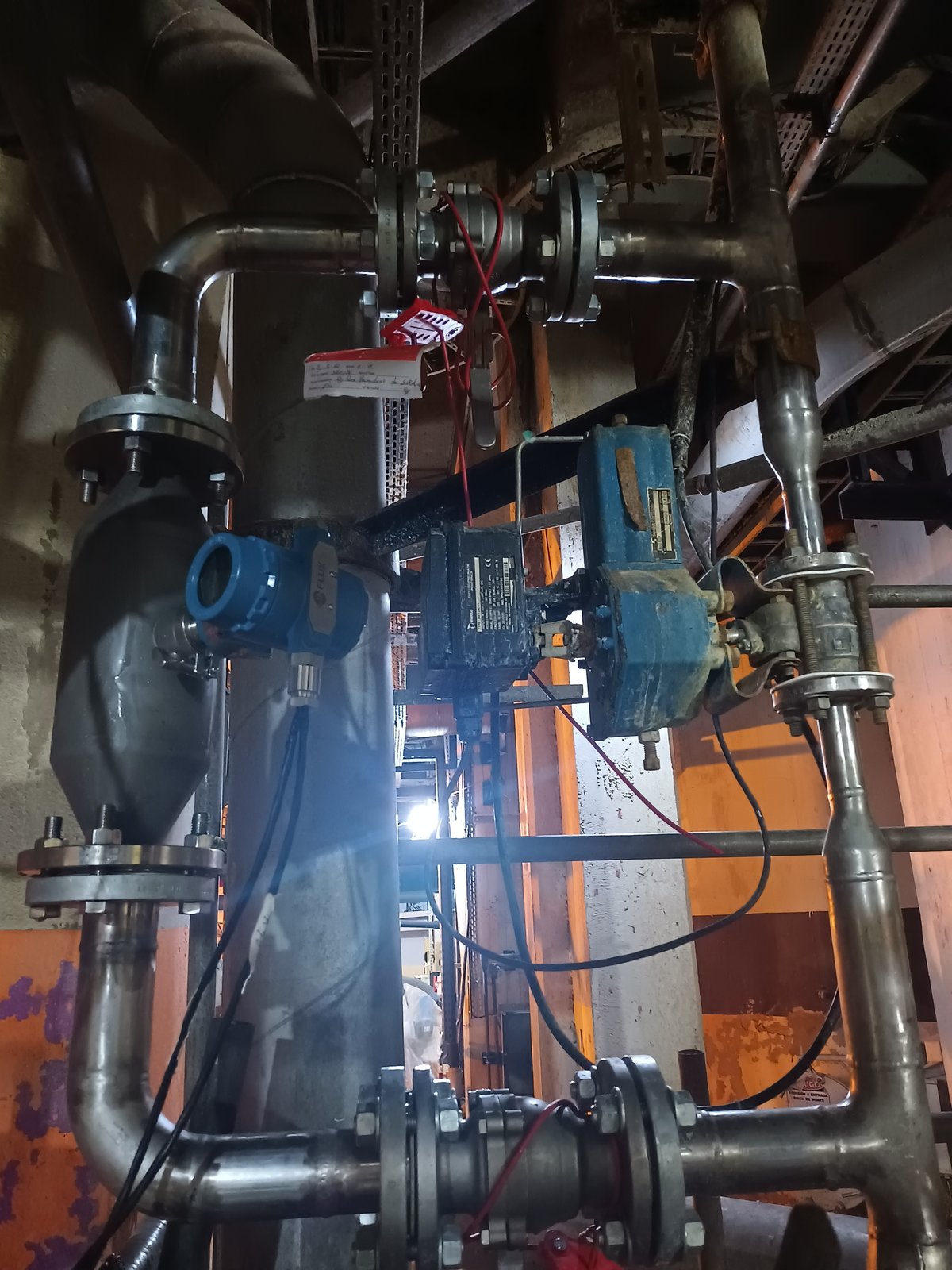

DENSÍMETRO TIPO FORK VIBRATÓRIO PRINCÍPIO DE FUNCIONAMENTO O medidor de densidade tipo fork vibratório foi projetado a partir do princípio da ressonância. O elemento vibratório é parecido com um garfo de dois dentes. Os dentes do Fork Density vibram devido à um cristal piezoeléctrico que fica localizado na raiz de cada dente. A vibração gerada é detectada por outro cristal piezoeléctrico. Quando o líquido flui através dos dentes do garfo, a uma alteração na ressonância das hastes, com a diferença de vibração entre a frequência gerada e a frequência recebida gera um valor preciso de densidade que é calculado pela unidade de processamento eletrônico. CARACTERÍSTICAS O densímetro fork tipo possui sensor de temperatura embutido para compensar as variações de temperatura do processo no cálculo de densidade. O instrumento não sofre influência na medição em função da alteração da pressão do processo. O densímetro fork vem calibrado de fábrica, não sendo necessário nenhuma calibração em relação ao laboratório. ESPECIFICAÇÕES TÉCNICAS • Range de Medição: 0,000 a 3,000 g/cm³ • Range de Calibração: 0,000 a 3,000 g/cm³ • Precisão: ± 0,002 g/cm³ • Repetibilidade: ± 0,002 g/cm³ • Conexão ao processo (Opções): • Tri-clamp; Roscada; Flageada; Flangeada com extensor. • Temperatura do processo:-50 a +200 °C • Pressão máxima de trabalho: 207 bar (3000 psi) • Range de viscosidade do fluído: 0 a 2000 cP • Coeficiente de temperatura: Menor que 0,1 kg/cm³/°C • Classe de proteção: IP67 • À PROVA DE EXPLOSÃO EXdII CT4\5\6 • Medidor de temperatura acoplado: PT100 • Material das partes molhadas (Opções): • Aço Inox 316L; Hastelloy C276; Titânio; Teflon. • Revestimento do garfo: PTFE; Zirconia • Alimentação:24VCC • Sinal de saída: 4 a 20 mA + %Frequencia + (Hart ou Modbus) APLICAÇÕES TÍPICAS • Açúcar e Álcool ºBrix ºGL Densidade da Levedura Papel e Celulose • Licor negro • Licor verde • Licor branco • Celulose lavada • Evaporação • Caustificação Industria Química • Ureia • Polímeros • Etileno glicol • Cloreto de Sódio • Hidróxido de Sódio Industria de Laticínios • Leite condensado • Lactose • Queijos • Ácido Lático Refinaria de óleo • Lubrificantes • Combustíveis • Óleos vegetais • Fragrâncias Industria de bebidas • Cervejarias • Vinho • Refrigerantes • Café Solúvel • Malte • Leite de amido
