Densímetro de
fork vibratório.
Medição contínua e precisa de densidade e concentração em linha. O INRBDM-C utiliza um elemento vibratório tipo diapasão, sem partes móveis e sem necessidade de manutenção, para entregar leituras confiáveis nos processos industriais mais exigentes.

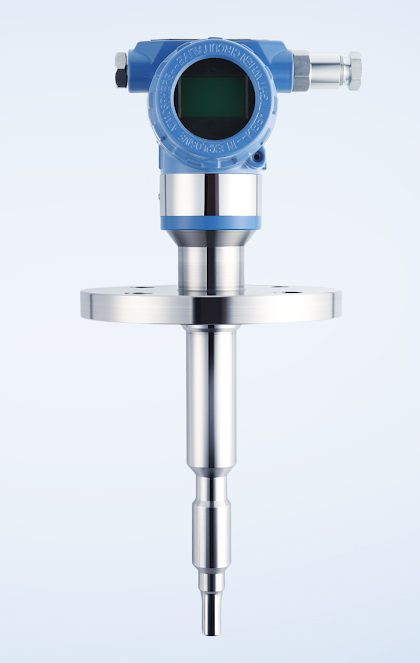

Um elemento vibratório tipo diapasão que traduz frequência em densidade.
O sensor possui um elemento vibratório de dois dentes (tipo diapasão) excitado por um cristal piezoelétrico. A frequência de ressonância dessa vibração varia conforme a densidade do fluido em contato com o fork — quanto mais denso o meio, maior a alteração do período de vibração.
A partir desse período, o transmissor calcula a densidade por meio da equação característica do sensor:
ρ = K0 + K1T + K2T²
Onde K0, K1 e K2 são os coeficientes de densitometria determinados experimentalmente e T é o período de vibração (μs).
Projetado para medir com confiabilidade e sem manutenção
Alta adaptabilidade: variações de parâmetros elétricos, presença de bolhas, vibrações e mudanças de densidade não afetam a confiabilidade da medição.
Sem necessidade de manutenção: não possui partes móveis, eliminando desgaste mecânico e paradas para manutenção.
Eletrônica integrada de processamento de sinal, cálculo e autodiagnóstico em um único transmissor.
Comunicação via RS485 com computadores para configuração online, diagnóstico de falhas e registro de dados.
Calcula automaticamente densidade básica, °API, °Brix, % de concentração, % de massa, % de volume e densidade relativa.
Eletrônica integrada
Processamento, cálculo e diagnóstico no próprio transmissor
Comunicação RS485
Configuração online, diagnóstico de falhas e registro de dados
Zero manutenção
Sem partes móveis sujeitas a desgaste
Especificações técnicas
Construção robusta em materiais nobres, apta para operar em condições severas de temperatura, pressão e viscosidade, com saídas analógicas e digitais.
Faixa de medição
0,000 a 3,000 g/cm³, com precisão de até ±0,002 g/cm³
Temperatura de processo
-50 a +200 °C, com compensação por sensor PT1000
Viscosidade
Medição em fluidos de 0 a 2.000 cP, calculada até 20.000 cP
Proteção e certificação
Grau IP67 e certificação para área classificada EXdII CT4/5/6
Uma tecnologia, múltiplos processos
O densímetro de fork vibratório INRBDM-C mede densidade e concentração em uma ampla variedade de segmentos industriais.
Açúcar e Álcool
°Brix, °GL, densidade de levedura e densidade de lodo.
Papel e Celulose
Concentração de licor negro, verde e branco e demais químicos do processo.
Indústria Química
Ureia, polímeros, etileno glicol, cloreto de sódio e hidróxido de sódio.
Laticínios
Leite condensado, lactose, queijos e ácido lático.
Refinaria de Óleo
Lubrificantes, combustíveis, óleos vegetais e fragrâncias.
Bebidas
Cervejarias, vinho, refrigerantes, café solúvel, malte e amidos.

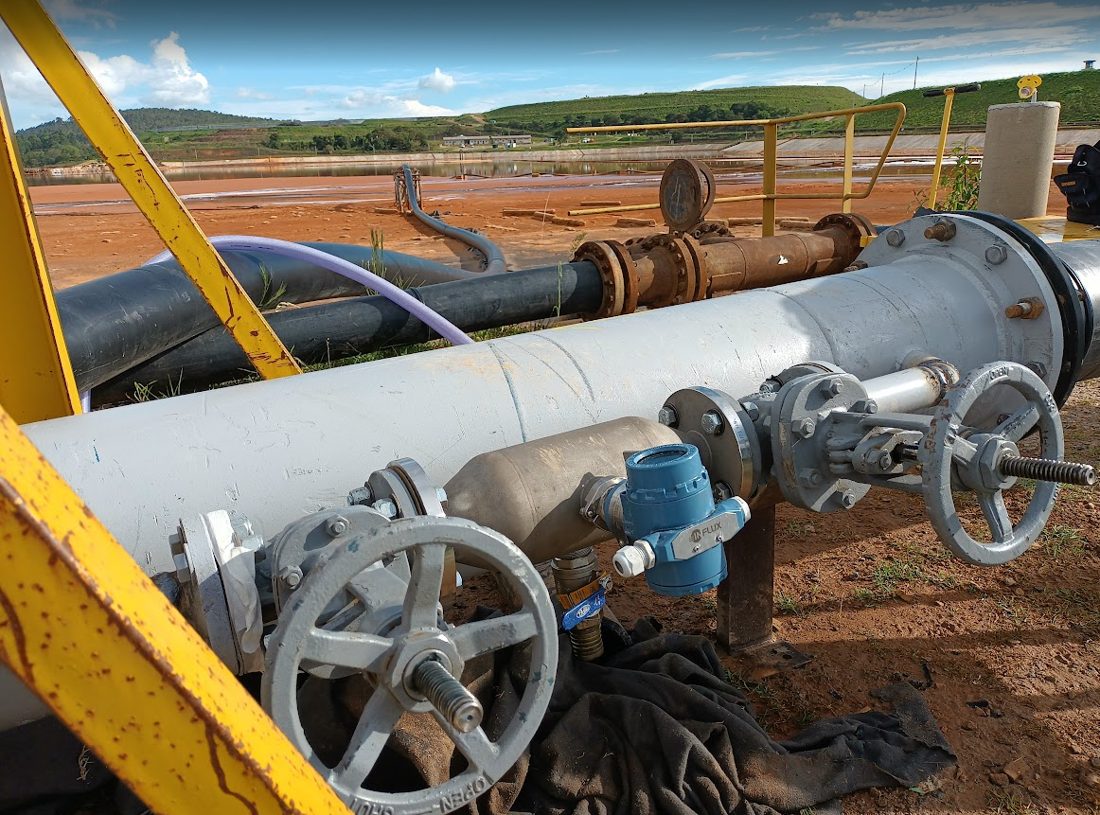

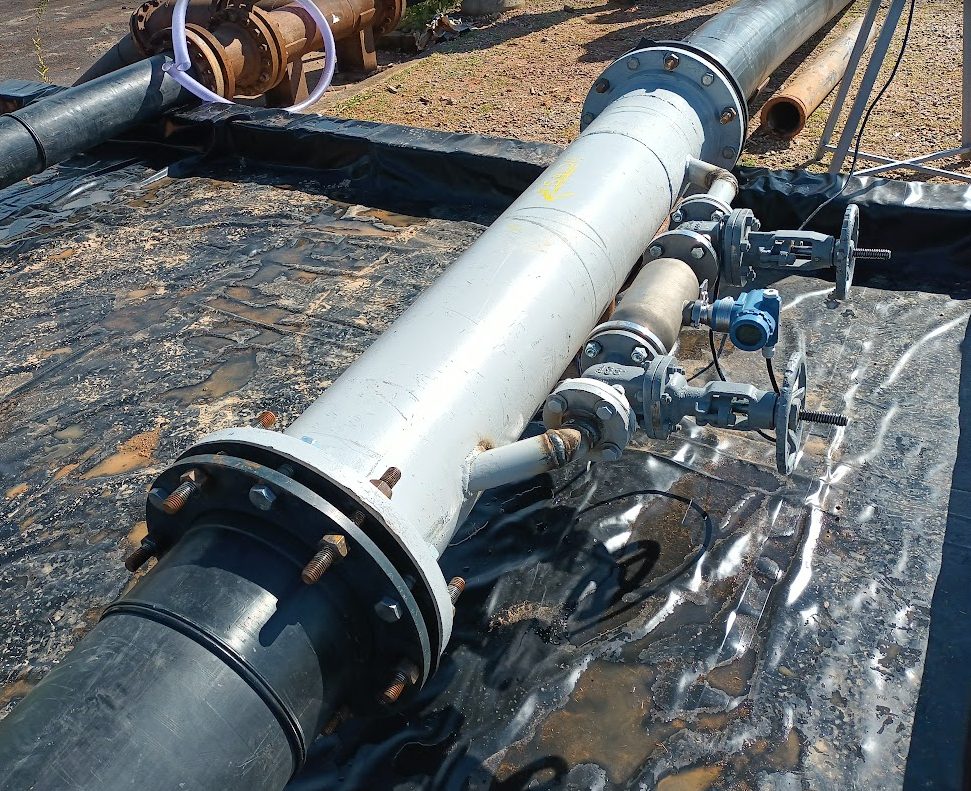

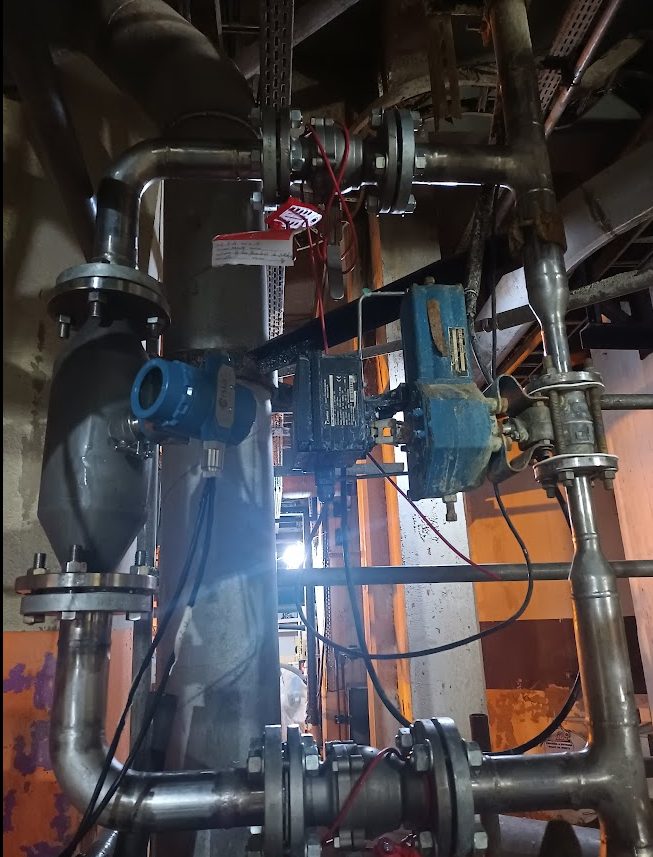

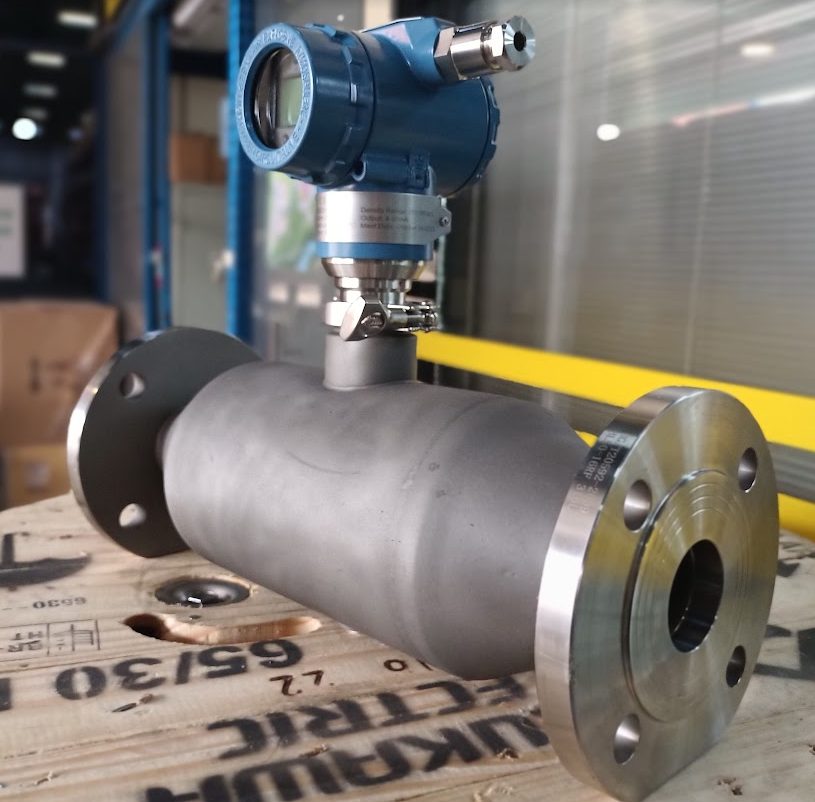

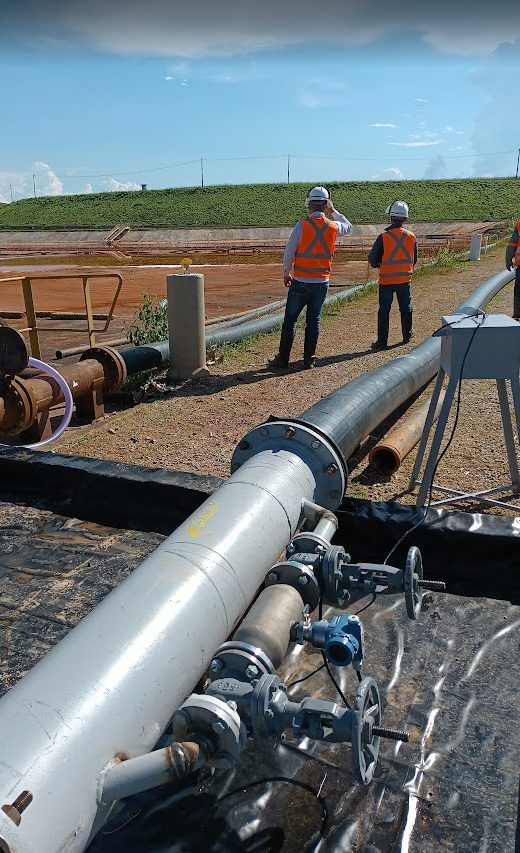

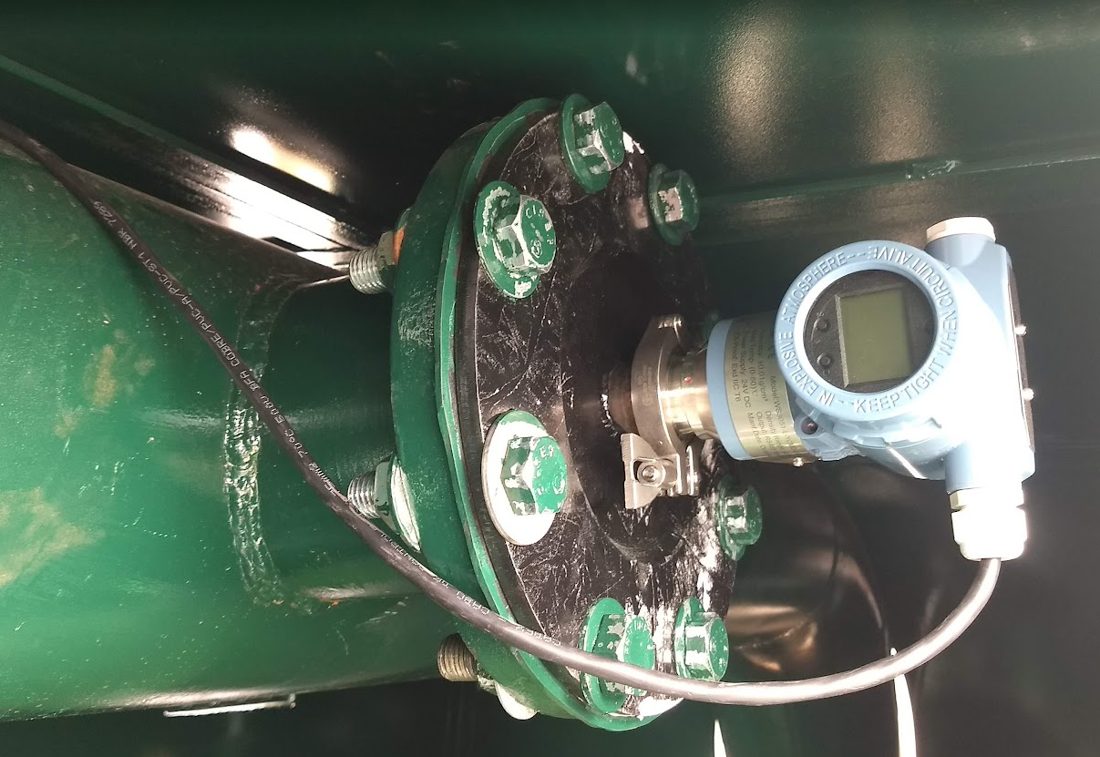

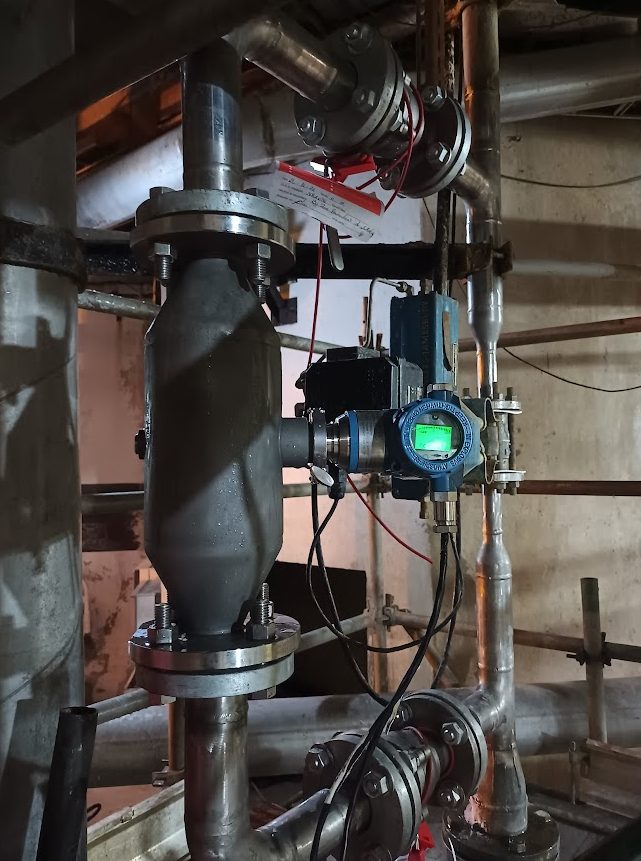

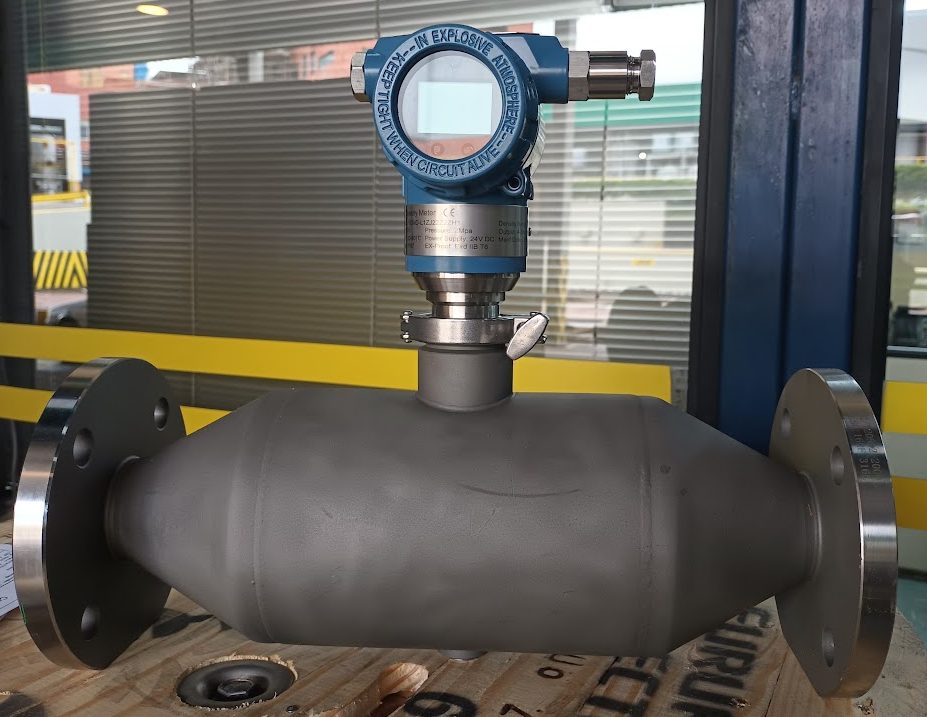

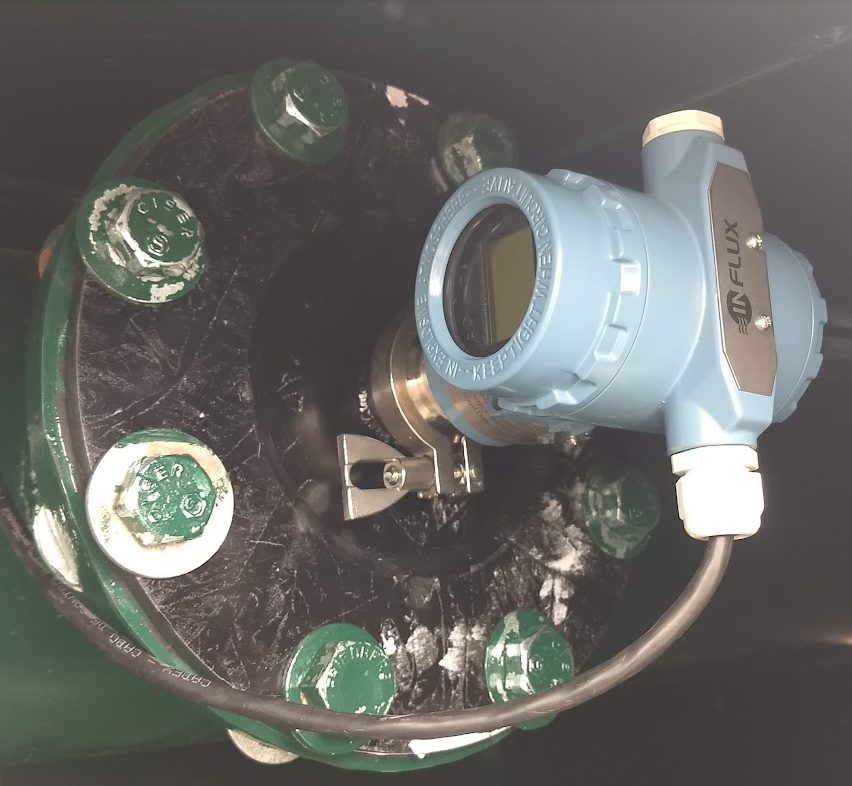

Instalações em campo
O densímetro INRBDM-C pode ser instalado diretamente em tubulações, tanques e reatores — na posição vertical, horizontal ou inserido. Veja algumas instalações reais.
Precisa medir densidade ou concentração no seu processo?
Fale com um especialista INFLUX.
Nossos especialistas ajudam a selecionar o densímetro de fork vibratório INRBDM-C ideal para o seu fluido, com a conexão, os materiais e a certificação adequados à sua aplicação.
